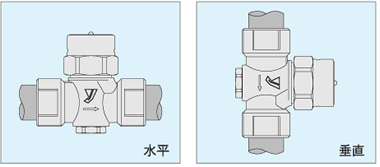

TRAP STAR - ディスク式スチームトラップ（トラップスター）

ディスク式スチームトラップは、一般的に“省エネルギーでない”スチームトラップとして考えられてきました。
一般的なディスク式スチームトラップが“省エネルギーでない”スチームトラップであったのは、“作動原理上さけられないエネルギーロスがある” “耐久性が悪い”という２つの要因がありました。

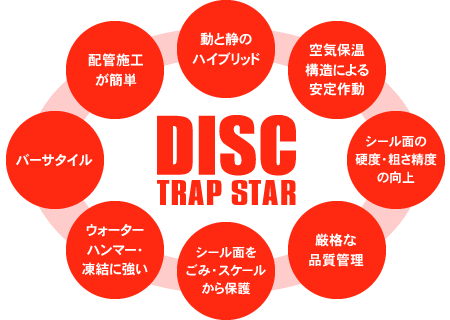

TRAP STARシリーズディスク式スチームトラップは、この２つの課題をクリアすることでディスク式スチームトラップにおける「究極の省エネルギー性能と究極の耐久性能」を実現することができるという設計思想をもって、ヨシタケの持てるテクノロジーを全て注ぎ込み、ディスク式スチームトラップをあらゆる観点で徹底的に追及しました。
想定されうるあらゆる過酷な条件でのテスト、様々な業種のユーザー様のスチームトラップ診断や工場診断を幾度となく実施し、技術・経験・ノウハウを蓄積しながら試行錯誤した結果その答えに辿り着きました。

(1) 熱膨張率が異なる2枚の金属板を貼り合わせたバイメタルを内蔵する
(2) ディスク表面の加工をする、または切れ込みを入れることにより、あえてシール性を低下させる

(2)のシール性を低下させることによる方法は、蒸気ロスにつながるため、エネルギーロスを発生させてしまいます。
また、空気排出能力もバイメタルを内蔵する方法に劣ります。

TRAP STARシリーズディスク式スチームトラップは、(1)バイメタルリングを採用しております。

バイメタルリングは低温時に径が小さくなり、高温時に径が大きくなります。
低温時には、バイメタルリングが収縮して径が小さくなり、弁座のテーパーをすり上がることにより、ディスクを持ち上げます。これにより、低温空気・ドレンが迅速に自動排出されます。
（サーモスタティックタイプスチームトラップとしての作動）
高温時には、バイメタルリングが膨張して径が大きくなり、弁座のテーパーをすり下がることにより、ディスクは弁座に着座し、ディスク式スチームトラップとしての通常作動になります。
（サーモダイナミックタイプスチームトラップとしての作動）

このDynamic「動」とStatic「静」のハイブリッドにより、配管・機器のウォーミングアップ時間の大幅な短縮と、蒸気ロスのない作動を同時に実現しました。

ディスク式スチームトラップは、ディスク上部の変圧室の圧力により閉弁を維持し、変圧室内の蒸気が放熱により凝縮し、変圧室の圧力が降下すると開弁する作動をします。そのため、変圧室内の蒸気の放熱量が変化すると、作動回数が変化します。
つまり、ディスク式スチームトラップは、外気の影響を受けるスチームトラップです。特に、屋外・寒冷地などで使用する場合には、外気の影響を大きく受けます。

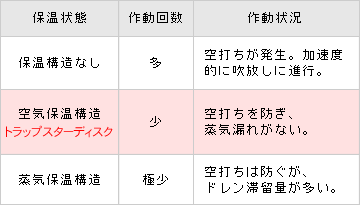

一般的なディスク式スチームトラップは、ディスクカバーのみで保温構造がありませんでした。この場合、外気の影響を大きく受け、作動回数が多くなり、スチームトラップ内に蒸気が流入しドレンが無い状態でも開弁作動をしてしまう「空打ち」が発生します。

TRAP STARシリーズディスク式スチームトラップは、ディスクカバーの外側に保温カバーを設けた空気保温構造を採用しています。この空気保温構造で外気の影響を受けにくくすることにより、空打ちを防ぎます。そのため空打ちによる蒸気漏れはありません。

蒸気保温構造をしたディスク式スチームトラップは、作動回数が過剰に少なくなることにより、ドレン滞留量が多くなります。ドレンを排出する機器であるスチームトラップが多くのドレンを滞留させることは、スチームトラップとしての一番重要な役割を果たせていないことになります。

TRAP STARシリーズディスク式スチームトラップは、空気保温構造の採用により、蒸気漏れがなく、ドレン滞留の少ない安定した作動を実現しました。屋外でも安心してご使用いただけます。

一般的にディスク式スチームトラップは、他作動形式に比べ耐久性に劣ります。それは、ディスクと弁座が面あたりのシールであり、作動を繰り返すことにより、面に傷が入る、面の形状が変化するなどで、シール性の低下を招くためです。

TRAP STARシリーズディスク式スチームトラップは、ディスク及び弁座に特殊熱処理を施すことにより、ディスク及び弁座の表面硬度を上げ、傷や変形を発生しにくくしました。

また、特殊熱処理されたディスク及び弁座は、旋盤による精密加工後、さらにシール面の平面研削を実施しております。
磁気を帯びたテーブルに加工品を保持し、回転する研削砥石に加工面が均一にあたるようにテーブルが縦横に往復運動する精密かつ均一な平面研削加工を実施しています。
この精密加工・平面研削により、特殊熱処理により硬化したステンレス鋼であるディスク・弁座のシール面粗さ精度を0.001mmまで上げることを実現しました。

シール面の硬度・粗さ精度を徹底的に追及することにより、高シール性・高耐久性を実現し、蒸気ロスのない作動を長期間に渡り維持することが可能になりました。

TRAP STARシリーズディスク式スチームトラップは、各部品の入荷品受入検査から機械加工工程、組立工程、出荷工程まで厳格な品質管理のもと製作しています。

特に、TRAP STARシリーズディスク式スチームトラップの省エネルギー、作動安定性、耐久性の根幹を担うディスクと弁座のシール性については、１つ１つ真空漏れ検査を実施しています。厳しい判定基準を満たしたもののみ組立、製品化が許されます。

また、各部品の納入業者管理から、材料ロット管理、工程記録の管理まで徹底した履歴管理体制（トレーサビリティシステム）も確立しています。

徹底した品質管理システムを確立・運営することにより、全てのTRAP STARシリーズディスク式スチームトラップの性能・品質を高水準に保っています。
